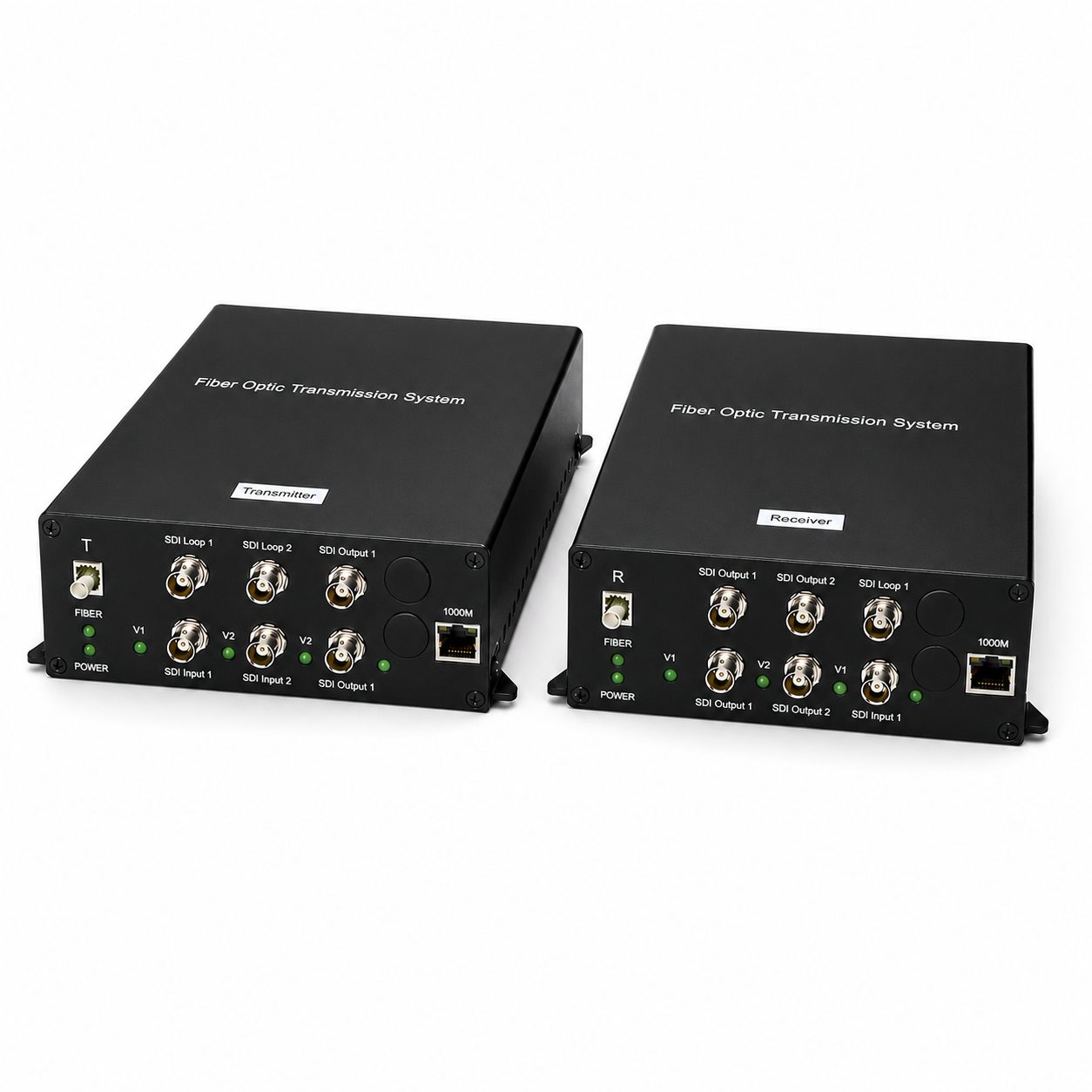

Sistema de Transmissão por Fibra Ótica

O Sistema de Transmissão por Fibra Ótica transporta dois sinais 3G-SDI, um canal SDI de retorno e uma ligação Gigabit Ethernet numa única fibra monomodo. É fornecido como par emissor e recetor, uma unidade em cada extremidade do percurso, e destina-se a eventos ao vivo, exteriores e estúdio onde a distância entre a posição de câmara e a régie ultrapassa largamente o alcance do SDI coaxial, ou onde é necessária uma ligação totalmente isolada e imune a interferências elétricas.

Emissor

• 2 entradas 3G-SDI, cada uma com loop-out ativo para monitorização local
• 1 saída 3G-SDI com loop-out para alimentar dois destinos
• 1 canal Gigabit Ethernet transportado na mesma fibra
• 1 conector LC, monomodo de fibra única: vídeo, retorno e dados numa só fibra
• 1 conector de alimentação DC 5V com travamento para evitar desligamentos acidentais

Recetor

• 2 saídas 3G-SDI, cada uma com loop-out para alimentar dois destinos
• 1 entrada 3G-SDI com loop-out ativo para monitorização local
• 1 canal Gigabit Ethernet transportado na mesma fibra
• 1 conector LC, monomodo de fibra única: vídeo, retorno e dados numa só fibra
• 1 conector de alimentação DC 5V com travamento para evitar desligamentos acidentais
